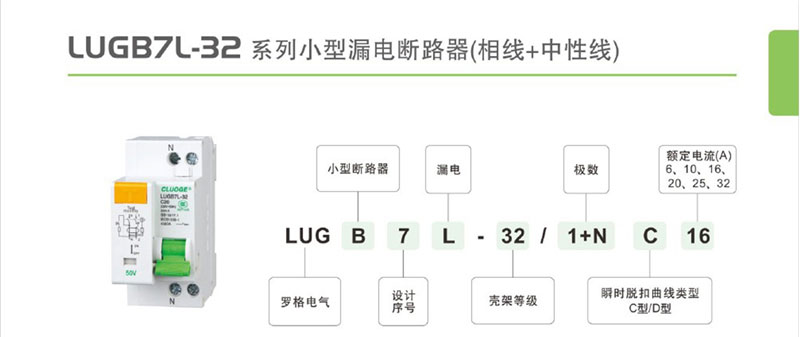

小型断路器体积小安装方便使用灵活，广泛的应用在用电系统中。小型断路器具有短路保护（电磁脱扣）过载保护（双金属片热脱扣)。小型断路器搭配了漏电脱扣附件就组成我们最常见的漏电保护器。
工作原理：
漏电断路器的组成与工作原理漏电断路器具有两个功能，一是具有断路器的功能，二是具有漏电保护的功能。断路器功能与一般低压断路器相同，作为不频繁操作的开关电器。漏电保护部分通过零序互感器检测剩余电流，即通过检侧被保护回路内相线和中性线的电流瞬时值，判断对地泄漏电流的变化。
当电路泄漏电流超过规定值时或有人触电时，它能在安全时间内自动切断电源，起到保护电器的作用，保障人身安全和防止设备因发生泄漏电流造成火灾等事故.漏电断路器由操作机构、电磁脱扣器、触点系统、灭弧室、零序电流互感器、漏电脱扣器及试验装置等部件组成，所有部件都置于一绝缘外壳中，模数化小型断路器的漏电保护功能，是以漏电附件的结构形式提供的，需要时可与断路器组合而成。
用途及特点
人适用于民用住宅、工业、建筑等领域的低压终端配电；
具有过载、短路保护与测电、隔离的功能：
可以同时切断相线和中性线：
对电器设备的绝缘故障提供保护；
对间接接触提供人身保护；对直接接触提供补充人身保护，
技术参数
符合标准：IEC61009-1 GB16917. 1
额定工作电压：AC230V
脱扣特性：C型5-101n瞬时脱扣
D型10-201n瞬时脱扣
电气寿命：4000次
测电动作电流≤30mA
额定运行短路分断能力：4. 5kA
机械寿命：10000次
断路器全系列具有隔离功能，其符号为“一－
