用途及特点

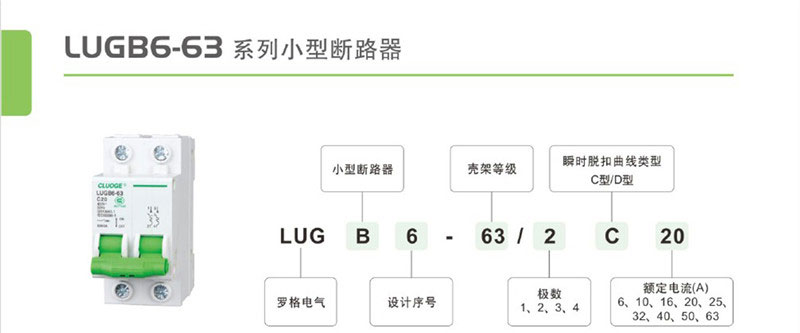

LUGB6-63小型断路器适用于民用住宅、工业、建筑等领域低压终端配电的控制、隔离井对低压终端配电线路和对电气设备的过载及短路进行保护，亦可用于不频繁的通断操作。
技术参数
人断路器全系列具有隔离功能
符合标准：IEC60898、GB10963. 1-2005
额定工作电压：AC230V/400V
电气寿命：4000次
脱扣特性：C型5~10ln瞬时脱扣
D型10-20ln瞬时脱扣
机械寿命：10000次
额定运行短路线分断能力：
|
额定电流（A） |
电压(V) |
分段能力kA |
|
6~40 |
230-400 |
6 |
|
56.63 |
230-400 |
4.5 |
保护原理
短路保护：当线路发生短路故障短路电流非常大，利用电磁线圈的电磁力去驱动线圈里面的铁芯推动推杆，推杆顶开锁扣，实现分断功能时间小于等于0.1秒。
过载保护：当线路发生过载故障时电流超过额定电流而且小于设定的短路电流值，过载电流使热双金属元件弯曲并推动锁扣，从而实现分断断路器的功能，时间根据电流大小的不同有相应的延时。
