断路器上下级间配合的要求
作者：编辑部 发布时间：2020-08-17 16:33:59 阅读：0

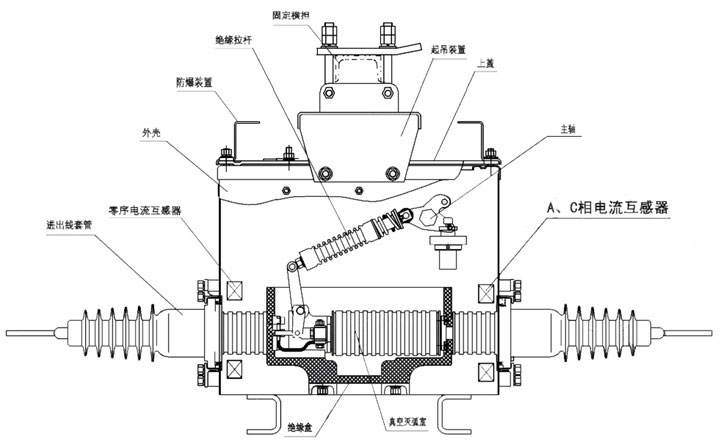

断路器保护电路，我们常认为的，是整个线路的开关保护，其实它还有一个选择性上下级的分级保护，，是指在系统中上下级电器之间保护特性的配合。当在某一点出现过流故障时，指定在这一范围动作的断路器或熔断器动作，而其他的保护电器不动作，从而使受故障影响的负载数目限制到最少。
具有过载长延时、短路短延时和短路瞬动三段保护功能B类断路器能实现选择性保护，大多数主干线（包括变压器的出线端）都采用它作主保护开关。不具备短路短延时功能的A类断路器（仅有过载长延时和短路瞬动二段保护）不能作选择性保护，它们只能使用于支路。控制系统根据设计需要可以组合成二段保护（如瞬时脱扣加短延时脱扣或瞬时脱扣加长延时脱扣），也可以只有一段保护。
选择型B类断路器运行短路分断能力值为短路分断能力值的50%、75%和100%，B类无25%是由于它多数是用于主干线保护。具有三段保护的断路器，偏重于它的运行短路分断能力值，而使用于分支线路的非选择型A类断路器，应确保它有足够的极限短路分断能力值。
对于选择型B类断路器，还具有的一个特性参数是短时耐受电流（Icw），Icw是指在一定的电压、短路电流、功率因数下，保持0.05s、0.1s、0.25s、0.5s或1s而断路器不允许脱扣的能力。Icw是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，通常Icw的最小值是：当In≤2500A时，它为12In或5kA；当In>2500A时，它为30kA。
断路器选择性配合的要求
断路器级间配合若换成国家产品标准，则是保护的选择性，在产品标准里的定义和要求如下。
1）全选择性
在两台串联的过流保护装置共同保护的情况下，负载侧的保护装置实施保护，而不导致另一个保护装置动作的过流选择性保护。
2）局部选择性
在两台串联的过流保护装置共同保护的情况下，负载侧的保护装置在规定的过流等级下实行保护，而不引起另一个保护装置动作的过流选择性保护。该过流限制值称为选择性极限电流Is。
在控制柜保护电路中，当采用断路器作为上下级的保护时，其动作应具有选择性，各级之间应相互协调配合。断路器上下级间的选择性配合必须具有“选择性、快速性和灵敏性”。选择性则与上下两级断路器间的配合有关，而快速性和灵敏性分别与断路器本身特点和线路运行方式有关。若上下级断路器配合得当，则能有选择地将故障回路切除，保证控制系统的其他无故障回路继续正常工作，反之则影响控制系统的可靠性。级联保护是断路器限流特性的具体应用，其主要原理是利用上级断路器的限流作用，在选择下级断路器时可降低其分断能力，既保护可靠，又降低成本。
