户外高压真空断路器型号
作者：编辑部 发布时间：2020-06-24 18:05:58 阅读：0
近年来，随着科学技术的发展，真空断路器在电力系统中得到了广泛的应用。其灭弧和开断电流的优点比油开关强得多。运行相对稳定，维护工作量小。而真空断路器的核心部件是真空灭弧室(真空泡)。真空断路器在工作过程中，其真空灭弧室会有不同程度的泄漏，有些甚至在使用寿命内会出现泄漏，可能泄漏到不能正常工作的地方。在这种情况下，手术将造成严重后果。真空断路器事故大多是由这个原因引起的。因此定期检查真空灭弧室的质量是非常重要的。
真空断路器的每个灭弧室是一个不可分离的整体，动静触头分别焊接在动静极上。静态导电杆焊接在上法兰盘上，动态导电杆上焊接波纹管在导套内运行。波纹管与导套焊接在下法兰盘上，由瓷柱支撑的金属筒罩在动静触头外，与玻璃壳形成密封腔。抽真空后，空腔真空度一般在10-6pa以上，开关时，活动导杆上下波动，波纹管压缩或拉伸，使真空灭弧室的真空度得以保持。在真空中，由于气体分子的平均自由程较大，气体不具有产生自由的能力，真空的绝缘强度远高于大气。当开关断开时，触点之间产生电弧，金属蒸气在高温下从触点表面散发出来。由于触头设计成特殊形状，电弧通过电流产生磁场。在磁场力的作用下，电弧沿接触面切线方向迅速移动，部分金属蒸气凝结在金属筒(即屏蔽罩)上，电弧自然过零即熄灭，介质强度迅速恢复
一、随着测试技术的发展，真空度测试方法在现场得到了广泛的应用。
工频耐受电压法是在动静触头之间施加一定的工频电压(电压值按厂家技术标准，一般为10kV级加42KV)，检测泄漏电流，观察灭弧室内的放电现象。真空灭弧室内不应有连续放电现象，否则应更换真空灭弧室。实际上，工频耐压法是判断真空灭弧室真空度是否满足要求的一种间接方法。如果真空灭弧室发生泄漏，真空灭弧室气体压力上升到一定程度，触头间相对较短的间隙不能承受试验电压，即使在升压过程中，也会出现击穿现象。工频耐压法的优点是原理简单，操作方便，能定性检测真空灭弧室的质量。交接试验时，应注意将真空断路器触头的机械行程调整到工频耐压试验前的要求值。
将灭弧室的两个触点拉开一定距离，施加脉冲高压，将电磁线圈绕在灭弧室外侧，向线圈施加大电流，产生与灭弧室内高压同步的脉冲磁场。这样，在脉冲磁场的作用下，灭弧室内的电子呈螺旋状，与残余气体分子碰撞电离，产生离子流和残余气体，体积密度与真空度近似成正比。对于不同直径的真空管，在相同的真空度下，离子电流的大小是不一样的。测量离子电流时，计算机通过离子电流真空度曲线自动计算真空度，显示真空度值。
真空度测试方法直接测试真空灭弧室的真空度(本文中真空度代表灭弧室气体的绝对压力，单位为PA，不同于一般真空度)，以判断真空灭弧室的质量。现场使用的真空测量仪器大多是免拆卸产品。仪器采用先进的同步脉冲磁控放电和单片机技术。简单的机理是：薄气体分子在强电场的激发下被电子碰撞电离，从而形成一个可测量的大离子电流。由于离子电流与真空度对值基本呈线性关系，只要测量离子电流，就可以得到真空度值。外加磁场的目的是延长电子的距离，增加与气体分子碰撞的几率，增加离子电流，从而降低外部电场的强度要求。离子电流的测量范围与外加电场、磁场强度和接触开距有关，但主要取决于外加电场、磁场强度和磁场方向。需要注意的是，在外加电场和磁场的情况下，真空断路器具有吸合和放电的作用。为了准确测量，通常采用脉冲磁场和电场同时施加的方法，这是脉冲磁控放电法的基本原理。
二、工频耐压法和真空度试验法在判断真空开关性能中的作用分析

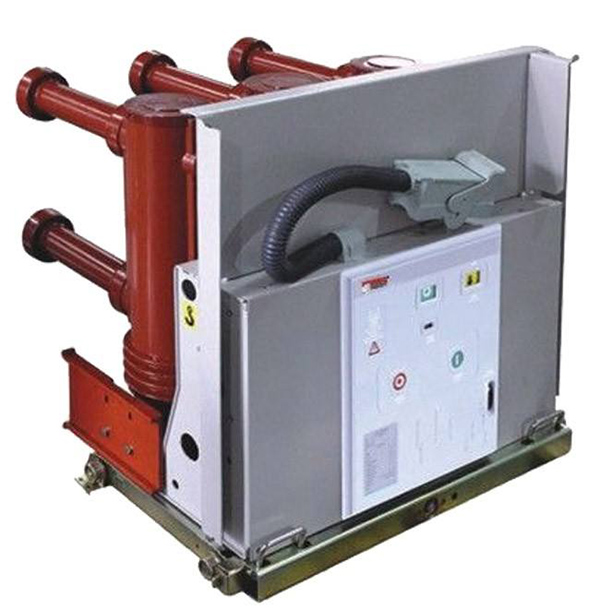

(1) 随着真空度测试技术的发展，可以将真空灭弧室的检测从定性阶段提高到定量阶段，掌握真空灭弧室泄漏的发展和变化，估计其使用寿命。手车式真空断路器试验方便，固定柜式真空断路器试验不方便。
(2) 真空试验不能取代传统的工频耐压试验。由于真空度试验受试验范围(1×10-1pa×104pa)的限制，需要配合工频耐压试验对真空灭弧室进行准确诊断。
