高低压断路器的分类以及分类介绍
作者：编辑部 发布时间：2020-05-15 17:54:51 阅读：0
用电安全中必须用到的电路配件—断路器。断路器又分高压断路器和低压断路器，两者不同的应用，断路器厂家今天来给您说下高低压断路器的几种类型以及区别。
高压断路器
1、高压断路器(QF)——短路、灭弧、正常负荷
高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。也可用来切断巨大的短路电流。高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。
低压断路器的几种类型

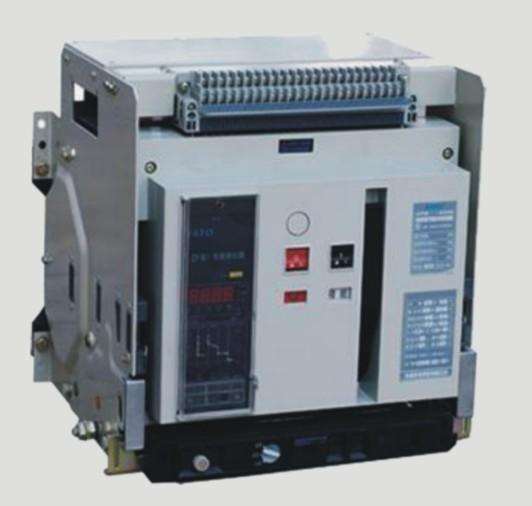

1、框架断路器(万能式)——ACB
在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。可见框架断路器的额定电流要大很多，一般为630A-6300A。另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
2、塑壳断路器——MCCB
能够自动切断电流在电流超过跳脱设定后。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。
也被称为装置式断路器，因其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。
塑壳断路器是过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式，电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
3、微型断路器——MCB
是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动(9种)时的保护、操作等用途，
以上几种断路器的区别
ACB-万能式(框架式)断路器、 MCCB-塑壳断路器、 MCB-微型断路器、 ELCB-漏电断路器主要区别是：
(1)分断能力不同，ACB的分断能力相对较高，MCCB次之，MCB最差。
(2)安装的位置不同，ACB多被采用作为主断路器(电源端总开关)，因为它本身具有延时功能，能够延时分断和脱扣，而且还具有很好的通信功能和选择性，而MCCB多被采用作为配电电器，在线路的中间位置，因为它只具备分断能力和反时限脱扣能力，不具备选择性，多以只能作为下级保护开关，紧急停止开关HW;MCB多被用在负载端，因为它的分断能力相对比较低一半为6000A和4500A;
(3)外形尺寸也相差很大，MCB的体积小，安装方便，ACB的体积最大，安装繁杂，MCCB处中间。
